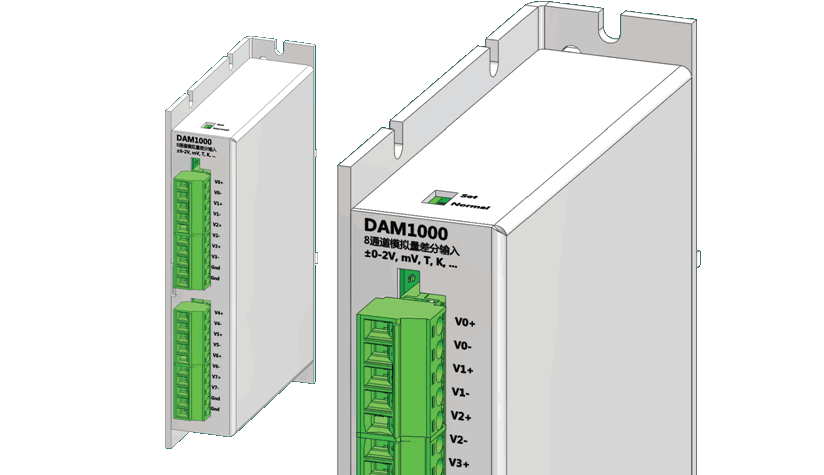

DAM1000 8 通道小信號差分模擬輸入 IO 模塊

I/O 特點

? 標準 Modbus RTU 或 Modbus ASCII；
? 8 個差分模擬量輸入通道，通道都可獨立配置；
? 通道支持輸入：電流，電壓，熱電偶
? 金屬外殼，高防護，緊湊尺寸；
? 雙看門狗，低功耗設計；
? 1500VDC 模擬與數字隔離, 通道間保護 25VDC；
? 寬工作電壓：7-30VDC, 電源反接保護；
? 寬工作溫度：-25 75℃；
? EMI：滿足 fcc a 級或 ce 級；

介紹

DAM1000 是一個 16 位 8 通道小信號差分模擬輸入模塊，它在所有通道上提供可編程輸入范圍。該模塊對于工業測量和監控應用來說是一種極具成本效益的解決方案。它的磁隔離輸入提供1500VDC 的模擬輸入和模塊之間的隔離，并保護模塊和外圍設備免受高輸入線路電壓損壞。

DAM1000 提供信號調理、 A/D 轉換、測量和 RS-485 數字通信功能。

DAM1000 采用 16 位 A/D 轉換器將傳感器電壓或電流轉換成數字數據。當主機輪詢時，模塊通過標準的 RS-485 接口將數據發送給主機。

系統規格

? 接口；
– 2 線 RS-485
– Modbus RTU /ASCII;
– 4800 - 115200 bps, (N-8-1), (E-8-1),(O-8-1)
? 指示；
– 1 個 Led，指示電源和通訊
? 隔離；
– 1500VDC
? 保護；
– EMI：滿足 fcc a 級或 ce 級；
? 電源；
– 反接保護
– +7V 30VDC
– 0.5W 低功耗
? 機械尺寸；
– DIN32 安裝、板側裝和板豎裝
– 100mm X 120mm X 26mm
? 環境；
– 工作溫度：-25 to +75°C；
– 保存溫度：-45 to +85°C；

應用

? 遠程數據采集
? 過程監控
? 工業過程控制
? 能源管理
? 監控
? 安全系統
? 實驗室自動化
? 樓宇自動化
? 產品測試
? 直接數字控制

I/O 規格

? 8 個差分輸入通道
? 支持的熱電偶 J, K, T, E, R, S, B, N, C
? 支持的電壓，±16mV/ ±32mV/ ±64mV/ ±128mV/
±256mV/±512mV/±1V/±2V
? 支持的電流，±20mA(外接 100Ω)/ ±20mA(外接 50Ω)
? A/D 分辨率，16 位
? 綜合精度，0.1% (FSR)
? 采樣速率，10 次/秒
? 輸入阻抗：電壓，熱電偶 >2MΩ，電流 100/50Ω
? 通道間共模電壓：25VDC

熱電偶類型

? J 熱電偶 -210 ～1200°C
? K 熱電偶 -200 ～1370°C
? T 熱電偶 -250 ～400°C
? E 熱電偶 -250 ～1000°C
? R 熱電偶 -20 ～1750°C
? S 熱電偶 -20 ～1750°C
? B 熱電偶 100～1800°C
? N 熱電偶 -200～1300°C

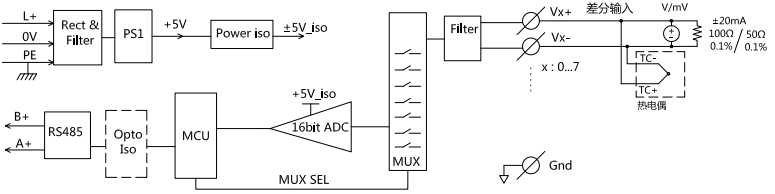

I/O 內部結構
