微型水泵：組成形式為電機+泵體，且泵體上有一進一出兩個接口，水從入水口進，排水口出。凡是采用這種形式，且體積小巧、袖珍的水泵，都叫微型水泵。微型水泵的作用就是抽水，在各種電器具中得到非常廣泛的應用。

下面介紹兩種常用的微型水泵——微型電磁泵、微型隔膜泵。

1.微型電磁泵的工作原理

電磁泵是一種電磁驅動的柱塞泵，是一種高壓微型泵；其特點為：結構緊湊、輸出壓力高、無泄漏、體積小、動態調節特性好、輸出流量較小等。

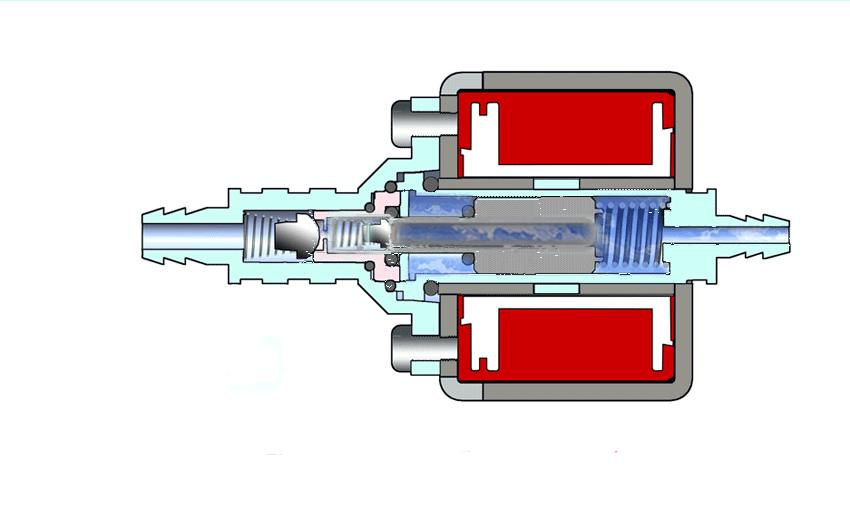

等電磁線圈通電后，滑桿在電磁場力作用向右運動，密封倉容積增大，壓力小于進口氣壓時，液體流入密封倉。當電磁線圈斷電后，滑桿在彈簧力量作用下向左運動，密封倉容積減小，壓力大于口出氣壓時，流體從密封倉流出。

電源半波整流后脈沖頻率為50/60Hz，滑桿左右運動的頻率也是50/60Hz，這樣流體就連續不斷的從進口流入，出口流出。

2.微型隔膜泵的工作原理

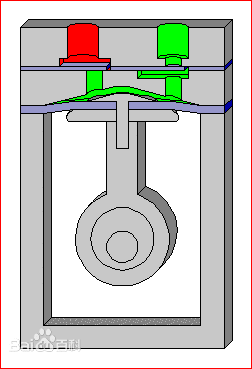

電機的圓周運動，通過機械裝置使水泵內部的隔膜做往復式運動，從而壓縮、拉伸泵腔(固定容積)內的空氣，在單向閥作用下，在排水口處形成正壓(實際輸出壓力大小跟泵排水口受到的阻力和泵的特性有關)；在抽水口處形成真空，從而與外界大氣壓間產生壓力差。在壓力差的作用下，將水壓入進水口，再?gòu)呐潘谂懦?。在電機傳遞的動能作用下，水持續不斷的吸入、排出，形成較穩定的流量。

3.選用區別

電磁泵由220V交流電直接供電，并且在干路上要串一個整流二極管（一般集成在泵體中），并且還要在兩端并聯二極管續流。當泵中沒有液體時，泵中滑竿運動不受阻力，導致運動速度過快，造成泵體機械應力損壞，所以不能干抽（這時泵空載，繞組電流是比較小的）；

隔膜泵一般由低壓直流有刷電機驅動，電路上要反并聯二極管續流。當泵中沒有液體時，近似于電機空載（泵電機繞組電流比較?。?，隔膜是軟性塑料，沒有大的機械應力，可以干抽。

若是用交流電供電，則使用微型電磁泵；若是直流低壓供電，則使用微型隔膜泵

————————————————
