使用MQTT.fx接入

1. 下載并安裝MQTT.fx軟件。請?jiān)L問MQTT.fx官網。

2. 打開MQTT.fx軟件，單擊設置圖標。



3. 設置連接參數。物聯網平臺目前支持兩種連接模式，不同模式設置參數不同。

   說明 設置參數時，請確保參數值中或參數值的前后均沒有空格。

• 單擊下載Password生成小工具。解壓縮下載包后，雙擊sign文件，即可使用。

  使用Password生成小工具的輸入?yún)?shù)：

• 手動生成方法如下：

• productKey：設備所屬產品Key?？稍诳刂婆_(tái)設備詳情頁查看。

• deviceName：設備名稱?？稍诳刂婆_(tái)設備詳情頁查看。

• deviceSecret：設備密鑰。可在控制臺設備詳情頁查看。

• timestamp：（可選）時間戳。

• clientId：設備的ID信息，與Client ID中${clientId}一致。

• method：選擇簽名算法類型，與Client ID中signmethod確定的加密方法一致。

• ${clientId}為設備的ID信息。可取任意值，長度在64字符以內。建議使用設備的MAC地址或SN碼。

• securemode為安全模式，TCP直連模式設置為securemode=3，TLS直連為securemode=2。

• signmethod為算法類型，支持hmacmd5和hmacsha1。

• TCP直連：Client ID中securemode=3，無需設置SSL/TLS信息。

• TLS直連：Client ID中securemode=2，需要設置SSL/TLS信息。

1. 拼接參數。

   提交給服務器的clientId、deviceName、productKey和timestamp（timestamp為非必選參數）參數及參數值依次拼接。

   本例中，clientId值為12345，deviceName值為device，productKey值為alxxxxxxxxx，拼接結果為：clientId12345deviceNamedeviceproductKeyalxxxxxxxxx

2. 加密。

   通過Client ID中確定的加密方法，使用設備deviceSecret，將拼接結果加密。

   假設設備的deviceSecret值為abc123，加密計算格式為hmacsha1(abc123,clientId12345deviceNamedeviceproductKeyalxxxxxxxxx)

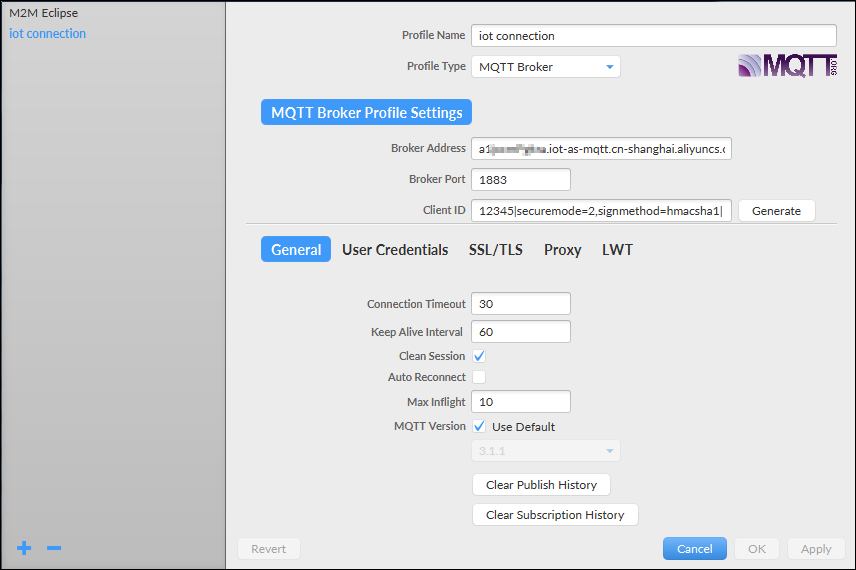

3. 設置基本信息。



   參數	說明
   Profile Name	輸入您的自定義名稱。
   Profile Type	選擇為MQTT Broker。
   MQTT Broker Profile Settings
   Broker Address	連接域名。 格式：${YourProductKey}.iot-as-mqtt.${region}.aliyuncs.com。 其中，${region}需替換為您物聯網平臺服務所在地域的代碼。地域代碼，請參見地域和可用區。如：alxxxxxxxxx.iot-as-mqtt.cn-shanghai.aliyuncs.com。
   Broker Port	設置為1883。
   Client ID	填寫mqttClientId，用于MQTT的底層協議報文。 格式固定：${clientId}|securemode=3,signmethod=hmacsha1|。 完整示例：12345|securemode=3,signmethod=hmacsha1|。 其中， 說明 輸入Client ID信息后，請勿單擊Generate。
   General General欄目下的設置項可保持系統默認，也可以根據您的具體需求設置。

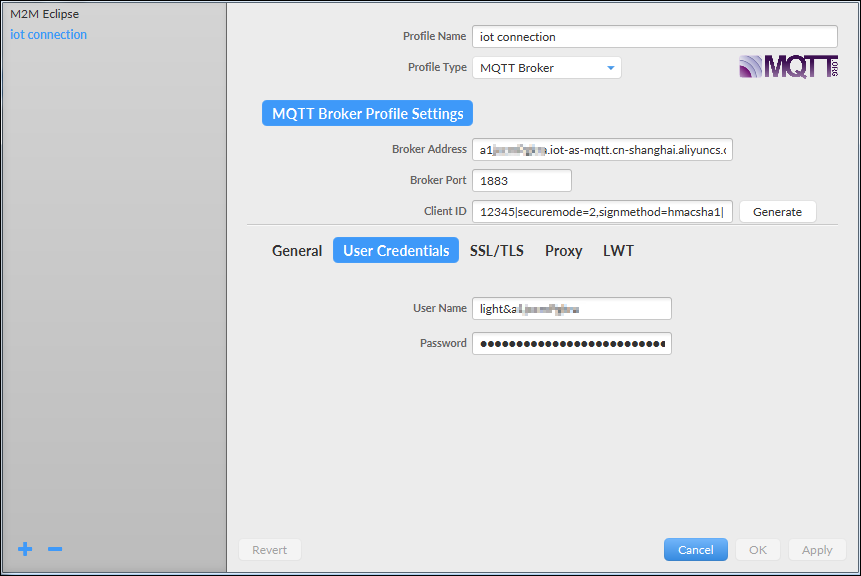

4. 單擊User Credentials，設置User Name和Password。



   參數	說明
   User Name	由設備名DeviceName、符號（&）和產品ProductKey組成。 固定格式：${YourDeviceName}&${YourPrductKey}。 完整示例如：device&alxxxxxxxxx。
   Password	密碼由參數值拼接加密而成。 說明 如果您使用的MQTT.fx版本，在粘貼Password后不顯示具體的字符串，只要光標已從輸入框的前部移至了后部，則表示粘貼成功，請勿重復粘貼。 您可以使用物聯網平臺提供的生成工具自動生成Password，也可以手動生成Password。

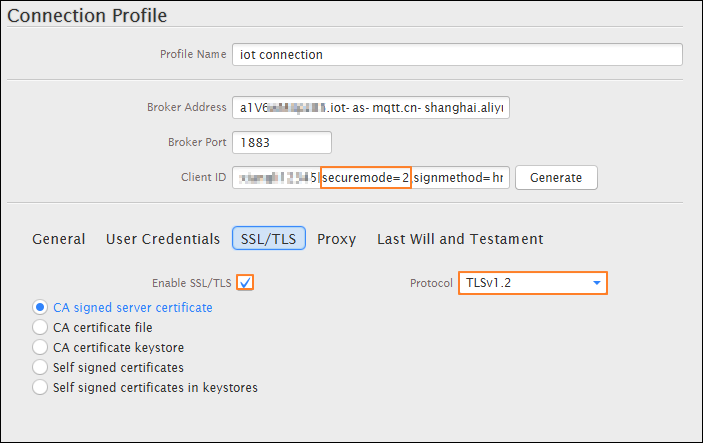

5. （可選）TLS直連模式（即securemode=2）下，需要選擇SSL/TLS，勾選Enable SSL/TLS，設置Protocol。建議Protocol選擇為TLSv1.2。

   說明 TCP直連模式（即securemode=3）下，無需設置SSL/TLS信息，直接進入下一步。



4. 設置完成后，單擊右下角的OK。

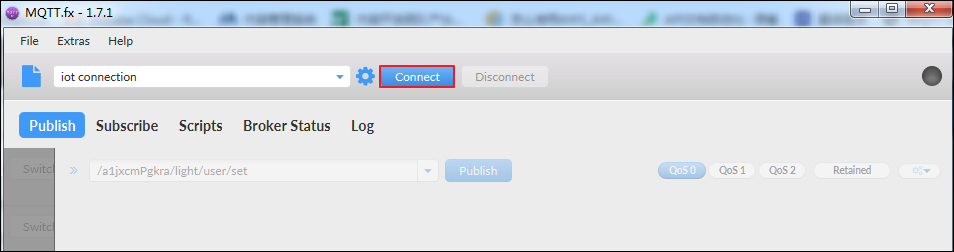

5. 單擊Connect進行連接。



下行通信測試

從物聯網平臺發送消息，在MQTT.fx上接收消息，測試MQTT.fx與物聯網平臺連接是否成功 。

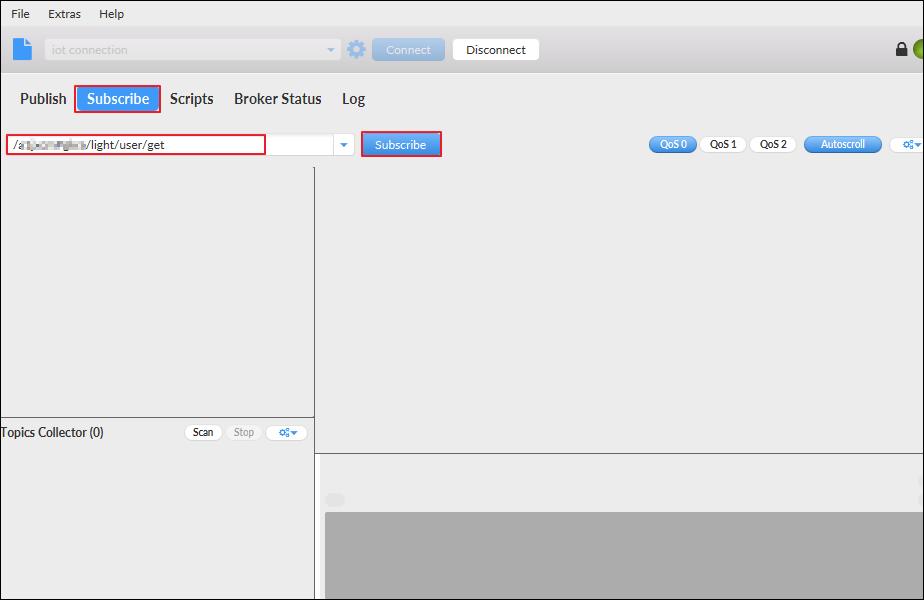

1. 在MQTT.fx上，單擊Subscribe。

2. 輸入一個設備具有訂閱權限的Topic，單擊Subscribe，訂閱這個Topic。

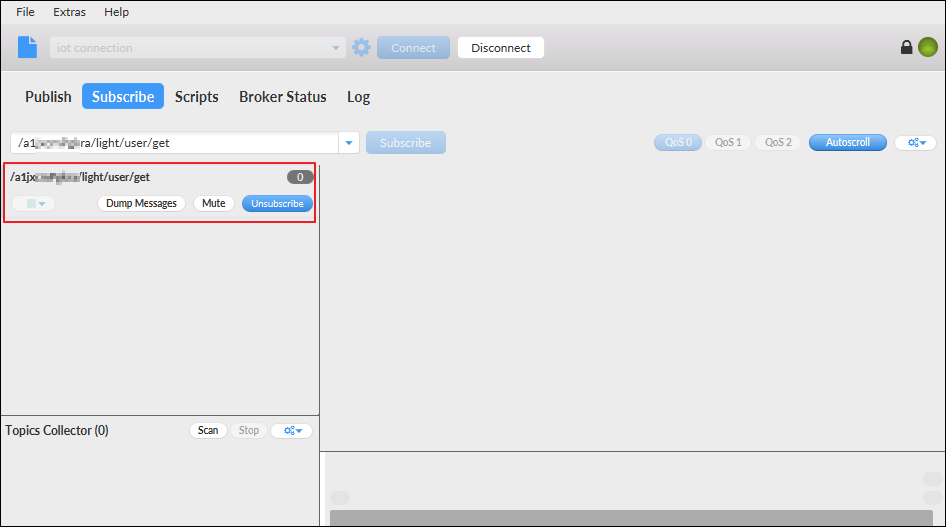

   訂閱成功后，該Topic將顯示在列表中。

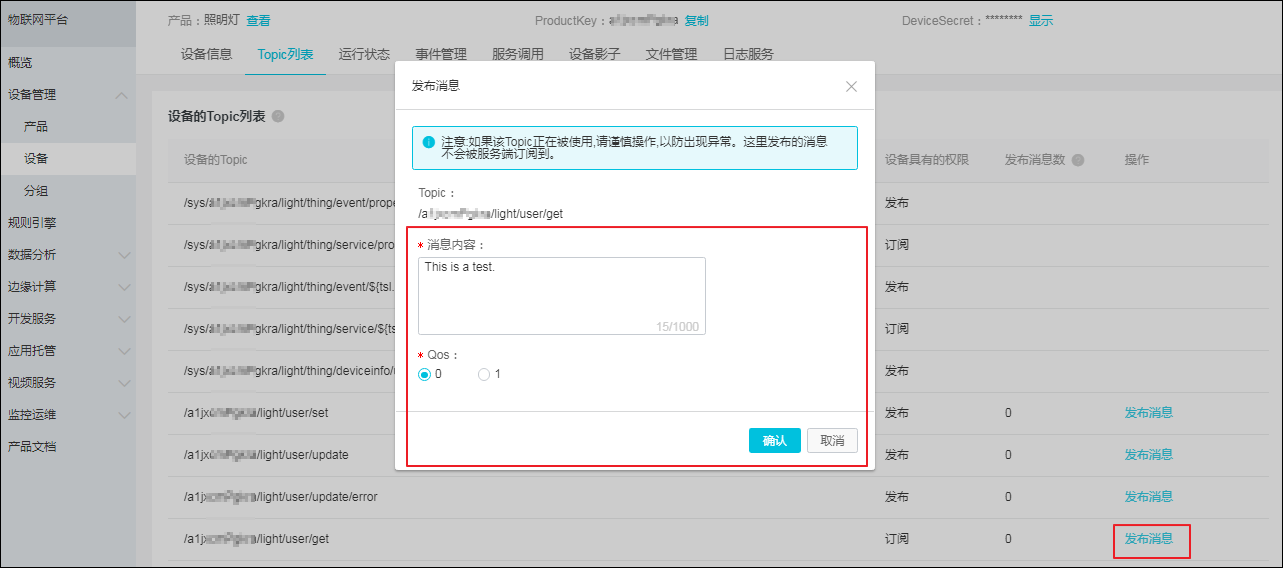

3. 在物聯網平臺控制臺中，該設備的設備詳情頁，Topic列表下，單擊已訂閱的Topic對應的發布消息操作按鈕。

4. 輸入消息內容，單擊確認。

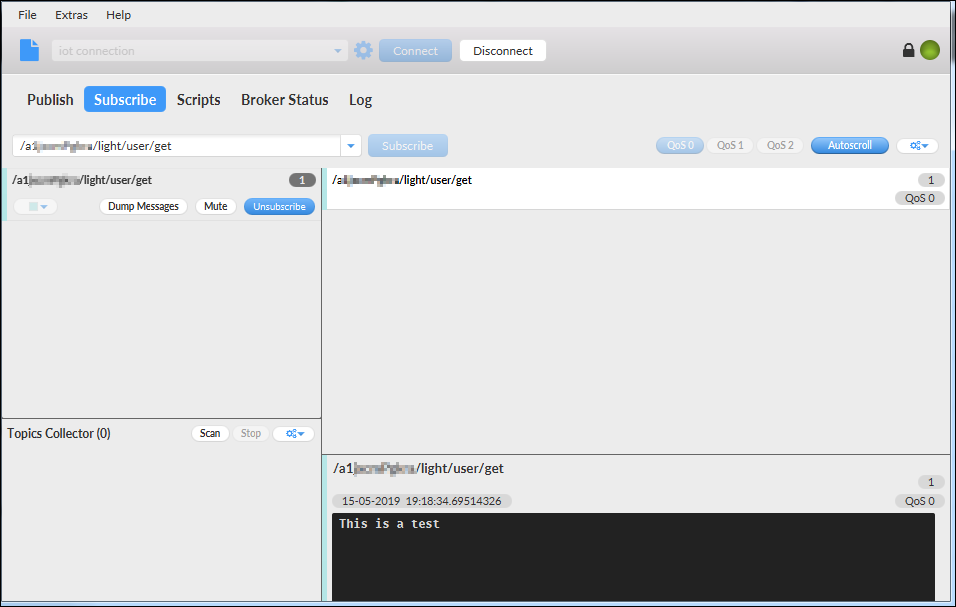

5. 回到MQTT.fx上，查看是否接收到消息。



上行通信測試

在MQTT.fx上發送消息，通過查看設備日志，測試MQTT.fx與物聯網平臺連接是否成功 。

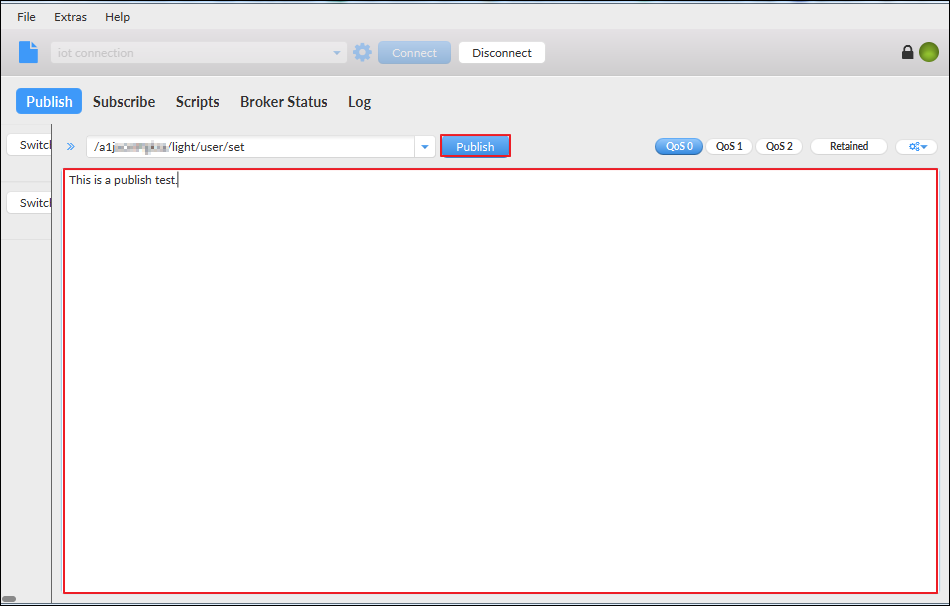

1. 在MQTT.fx上，單擊Publish。

2. 輸入一個設備具有發布權限的Topic，和要發送的消息內容，單擊Publish，向這個Topic推送一條消息。



3. 在物聯網平臺控制臺中，該設備的設備詳情 > 日志服務 > 上行消息分析欄下，查看上行消息。

查看日志

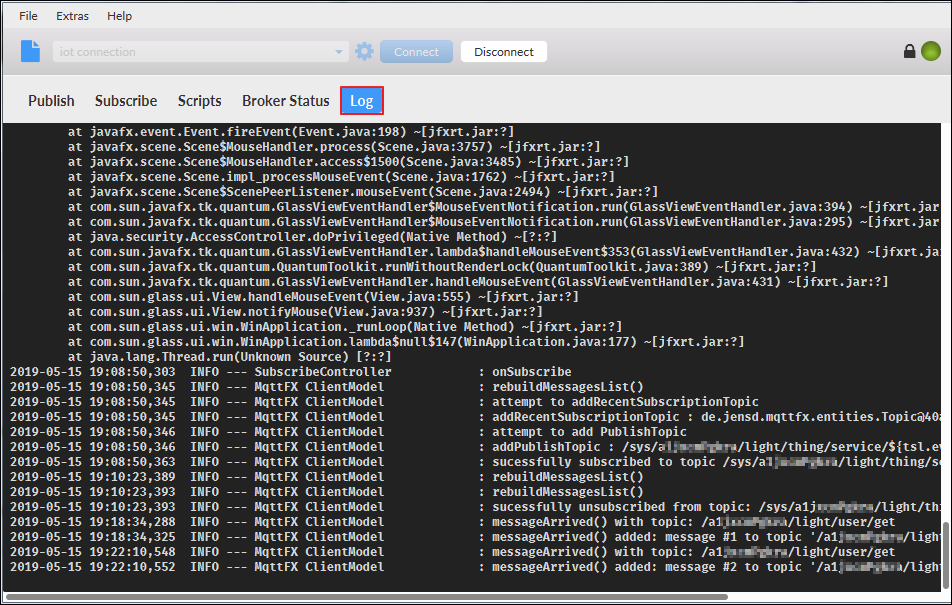

在MQTT.fx上，單擊Log查看操作日志和錯誤提示日志。
