本實用新型涉及一種霧化器，特別是涉及一種超聲波霧化器。

背景技術：

超聲波霧化器利用電子高頻震蕩，通過陶瓷霧化片的高頻諧振，將液態水分子結構打散而產生自然飄逸的水霧，不需加熱或添加任何化學試劑另外在霧化過程中將釋放大量的負離子,其與空氣中漂浮的煙霧、粉塵等產生靜電式反應，使其沉淀，同時還能有效去除甲醛、一氧化碳、細菌等有害物質，使空氣得到凈化，減少疾病的發生。

但是，現有的超聲波霧化器，大多需要連接插座使用，攜帶不方便，且在功能、可靠性和穩定性方面參差不齊。

技術實現要素：

基于此，有必要針對攜帶不方便、穩定性差的問題，提供一種攜帶方便、穩定性好的超聲波霧化器。

一種超聲波霧化器，包括接觸溶液的微孔霧化片，還包括電源電路、升壓電路、驅動電路及控制電路；所述電源電路與所述升壓電路連接，所述升壓電路與所述驅動電路連接，所述控制電路分別與所述升壓電路和驅動電路連接；所述電源電路用于提供整個電路所需電能； 所述升壓電路將電源電路提供的電壓轉換為相應高壓輸出給驅動電路；所述驅動電路產生高頻震蕩波帶動微孔霧化片諧振實現液體霧化；所述控制電路控制升壓電路及驅動電路實現相應功能的開啟或關閉。

優選的，所述電源電路包括可進行充放電并存儲電力的鋰電池B1、連接外部電源對鋰電池充電的充電接口J1及保護鋰電池的充電管理芯片U1，所述充電接口J1通過充電管理芯片U1接入鋰電池B1，所述充電管理芯片U1與控制電路連接受控制電路控制。

優選的，所述控制電路包括微處理器芯片U3，所述升壓電路和驅動電路分別連接該微處理器芯片U3的I/O口。

優選的，所述控制電路設置有電源開關S2及指示燈D3，所述電源開關S2及指示燈D3分別連接于微處理器芯片U3的I/O口。

優選的，所述升壓電路包括升壓芯片U5及電感L2，該升壓芯片U5端口使能端與控制電路連接，同時由控制電路控制；電感L2兩端分別連接于升壓芯片U5的電壓輸入端VIN端及電壓輸出端SW端。

優選的，升壓電路還包括用于反饋分壓的電阻R19和電阻R20，電阻R20一端接地，一端接入升壓芯片U5的輸出反饋端FB端；電阻R19一端接升壓芯片U5的輸出反饋端FB端，一端接入驅動電路3；通過設置電阻R19及電阻R20的阻值，進而設置升壓電路2的輸出電壓。

優選的，所述升壓電路還設置用于提高電壓大小的檔位開關，該檔位開關與升壓芯片U5連接。

優選的，所述驅動電路包括場效應管Q2、電容C12及電感L3，場效應管Q2的源極端及柵極端接入微處理器芯片U3的I/O口，漏級端與微孔霧化片連接；電容C12一端接地，另一端接電感L3，電感L3另一端接場效應管的漏級端。

本實用新型提供一種超聲波霧化器，與現有技術相比，具有如下優點：（1）采用可循環充放電的鋰電池，攜帶方便；（2）電路簡潔穩定，實現可靠控制；（3）升壓電路采用芯片控制，升壓穩定安全。

附圖說明

圖1為一實施例中電源電路的電路示意圖；

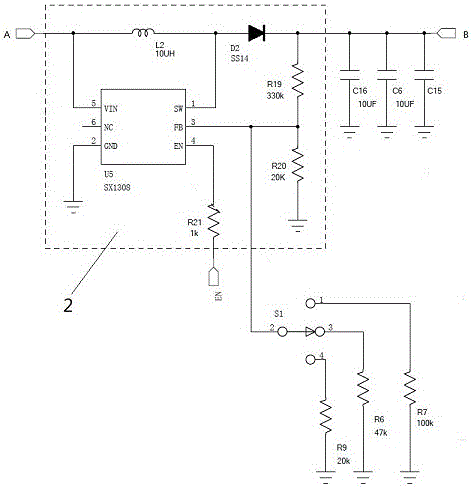

圖2為一實施例中升壓電路的電路示意圖；

圖3為一實施例中驅動電路及微孔霧化片的電路示意圖；

圖4為一實施例中控制電路的電路示意圖。

具體實施方式

為使本實用新型的上述目的、特征和優點能夠更加明顯易懂，下面結合附圖對本實用新型的具體實施方式做詳細的說明。

本實用新型所述超聲波霧化器，包括接觸溶液的微孔霧化片5，還包括電源電路1、升壓電路2、驅動電路3及控制電路4；電源電路1與升壓電路2連接，升壓電路2與驅動電路3連接，控制電路4分別與升壓電路2和驅動電路3連接；
